? ? ? ?汽輪機長葉片振動、阻尼與水蝕試驗研究，汽輪機隔板撓度試驗研究。強度與振動試驗室由以下幾個試驗臺組成：
?
? ? ? ?1. 葉片動頻試驗臺
? ? ? ?☆??功能及支撐領域：可進行中、短高度的實物葉片（葉高500毫米以內）和模型葉片動態頻率特性測量和試驗研究，可為汽輪機葉片設計改進設計提供基礎數據并提供葉片動頻試驗數據。
? ? ? ?☆??儀器設備：潤滑油站、真空泵、無線電遙測裝置、激振器、集線器等測試設備及配套的數據采集和顯示分析設備；壓力和溫度等熱工測量裝置及自動化控制系統。
? ? ? ?☆??參數及技術水平：單級葉片剛性轉子，套裝葉輪結構，采用滑動軸承支撐，軸承跨距1120毫米。轉子中心標高1300毫米，最高轉速為3600轉/分，驅動直流電機360KW，缸體的外徑為2500毫米、寬800毫米。
? ? ? ?☆??可開展研究工作：全速汽輪機中、短高度的實物葉片（葉高500毫米以內）動態頻率特性測量和研究；半速汽輪機的中、短高度的實物葉片和模型葉片（?；葹?.3至0.5）進行動態頻率特性的測量和研究；對動態葉片頻率測量技術和激振技術進行動態條件下的開發研究和探索試驗。本試驗臺啟動與停機迅速，轉速控制操作方便，在試驗臺上可對試驗對象進行多方案、反復多次的試驗研究。
?

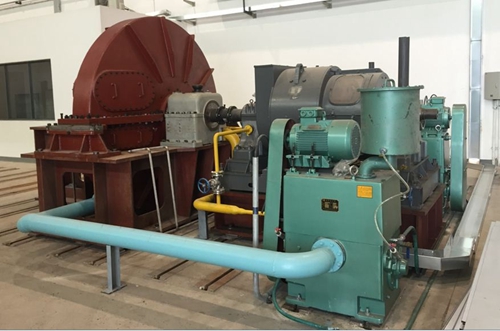

? ? ? ?葉片動頻試驗臺
?
? ? ? ?2. 葉片阻尼試驗臺（建設中）
? ? ? ?汽輪機葉片結構阻尼試驗臺應用于研究阻尼結構對葉片振動特性的影響規律，為合理設計葉片、改善葉片動力特性提供技術依據。
? ? ? ?☆??功能及支撐領域：汽輪機葉片結構阻尼試驗，支撐火電、核電汽輪機新型阻尼結構葉片研制和已有葉片結構阻尼特性的試驗研究。
? ? ? ?☆??儀器設備：LMS振動測量和分析設備、葉片結構阻尼試驗臺。
? ? ? ?☆??參數及技術水平：試驗葉片長度：500～2100mm；軸向?qū)挾仍冢?50～700mm。
? ? ? ?☆??可開展研究工作：新型阻尼結構葉片的試驗研究和已有葉片結構阻尼特性的試驗研究。
?
? ? ? ?3. 葉片防水蝕試驗臺（建設中）
? ? ? ?☆??功能及支撐領域：汽輪機葉片材料的抗水蝕能力與防水蝕工藝的驗證試驗，支撐火電、核電汽輪機葉片的防水蝕材料與工藝研制。
? ? ? ?☆??儀器設備：加速水蝕試驗裝置。
? ? ? ?☆??參數及技術水平：輪盤直徑：700mm；設計轉速：5000轉/min；輸入功率：150kW；電源要求：440V直流。
? ? ? ?☆??可開展研究工作：汽輪機葉片材料的加速水蝕試驗，汽輪機葉片防水蝕工藝試驗驗證。水蝕實驗裝置主要用于汽輪機低壓葉片材料及表面防水蝕工藝的試驗研究，研究水蝕破壞的機理并驗證葉片防水蝕工藝措施的有效性。
??.jpg)
葉片防水蝕試驗臺
?
? ? ? ?4. 隔板撓度試驗臺（建設中）
? ? ? ?☆??功能及支撐領域：核電汽輪機大尺寸隔板撓度試驗，在役機隔板結構剛度安全性驗證試驗。
? ? ? ?☆??儀器設備：試驗臺本體系統、超高壓油路加載系統、撓度、應力等測量系統及配套附件。
? ? ? ?☆??參數及技術水平：試驗臺體的臺面最大外徑為7200毫米，用于CAP1400最大的隔板試驗還有裕度，最大可加載荷量定為360噸。
? ? ? ?☆??可開展研究工作：新生產的核電汽輪機隔板和在役核電汽輪機隔板的撓度試驗，測量隔板的撓度，驗證汽輪機隔板的剛度是否符合要求，所測量最大隔板直徑可達7.2米。
